Doku Pasemann - Geräte

Sonstige Geräte

Dieses Dokument gibt einen Überblick über sonstige Geräte der Firma - Router, Drucker, Scanner, ...

Inhalt

Lancom-Router
Linux05 / Booster / Telefonanlage-Zusatz
WLAN Geräte
NAS Geräte
Ricoh Kopierer/Drucker
Sonstige Geräte
ToDo

Lancom-Router

Der Lancom-Router stellt die folgenden Dienste bereit:

DNS-Server

Der Lancom-Router fungiert als lokaler DNS-Server, was zusätzlich gleich als Dokumentation genutzt werden kann.

Zu finden sind die Einstellungen unter: http://lancom --> Konfiguration --> IPv4 --> DNS

Alle Rechner und Geräte sollten an Hand ihrer IP gleich als solche erkannt werden. Deshalb gelten folgende Adressbereiche für die folgenden Gerätetypen

Server192.168.0.1 - 192.168.0.19
Client-/Benutzerrechner192.168.0.20 - 192.168.0.64
DHCP-Pool192.168.0.65 - 192.168.0.99
sonstige Geräte (Drucker, Scanner, WLAN-APs, ...)192.168.0.200 - 192.168.0.254

Port-Weiterleitungen

Das Geräte routet eingehende Verbindungen an folgende Ziele weiter

Zu finden sind die Einstellungen unter: http://lancom --> Konfiguration --> IP-Router --> Maskierung --> Port-Forwarding-Tabelle

Port-Weiterleitung SSHTCP-Port 1812 --> linux03:22
Port-Weiterleitung IMAP - Mail EingangTCP-Port 1825 --> linux03:143
Port-Weiterleitung SMTP - Mail AusgangTCP-Port 1837 --> linux03:465
Port-Weiterleitung HTTPS - NextcloudTCP-Port 1843 --> linux03:443

top

Linux05 / Booster / Telefonanlage-Zusatz

Dieser Minirechner stellt die Kontakteinträge für die Telefonanlage zur Verfügunt.

Hier läuft eine spezielle Variante einer Linux-Distribution inkl. graphischer Oberfläche.

Ich bin mir nicht sicher ob der Server stabil die Konfiguration bspw. nach Updates beibehält. Deshalb hier ein paar Befehle zum Check bzw. Konfiguration der Maschine.

Name: linux05
IP: 192.168.0.251
Betriebssystem: SuSE

Anzeige der Netzwerkkonfigurationifconfig
IP-Adresse zuweisenifconfig eth0 192.1688.0.251
Firewall deaktivierensystemctl disable firewalld
Firewall stoppensystemctl stop firewalld
SSH-Daemon aktivierensystemctl enable sshd
SSH neu startensystemctl restart sshd
Netzwerk Routen ansehenroute -n
Default Gateway einstellenroute add default gw 192.168.0.200 eth0

top

Der Linksys Router ist als Zugangspunkt für die Werkstatt zum Hauptgebäude eingerichtet. Außerdem ist er AP für mobile Endgeräte der Mitarbeiter und im Falle, dass keine Verbindung über die POE-Geräte hergestellt werden kann, ist er auch AP für das Nebengebäude.

Name: linksys
IP: 192.168.0.201
IP: 192.168.1.1
Firmware: v4.30.7
SSID: asepnam2
WPA2-Key: Hr. Pasemann fragen
Admin-User: admin

TP-Link TL-WA7510N

POE-Adapter zur Verbindung von Haupt- und Nebengebäude.

Name: poe-hg
IP: 192.168.0.223
Firmware: v3.12.2
SSID: burg01
WPA2-Key: Hr. Pasemann fragen
Admin-User: admin

TP-Link TL-WA7510N

POE-Adapter zur Verbindung von Haupt- und Nebengebäude.

Name: poe-ng
IP: 192.168.0.222
Firmware: v3.12.2
SSID: burg01
WPA2-Key: Hr. Pasemann fragen
Admin-User: admin

NAS Geräte

Die beiden NAS-Stationen dienen momentan nur der Datensicherung der Server.

Auf beide Geräte kann per ssh oder über den Browser (Port 8080) zugegriffen werden.

QNAP TS-431P

"große" NAS

Name: nas-qnap
IP: 192.168.0.210
Firmware: v4.4.1.1216
Admin-User: admin

QNAP TS-112

NAS im Hauptgebäude

Name: nas-hg
IP: 192.168.0.3
Firmware: v4.1.0
Admin-User: admin

Ricoh Kopierer/Drucker

Name: ricoh
Gerät: RICOH Aficio CP2050
IP: 192.168.0.100

Konfiguration

Das Gerät verfügt über umfangreiche Konfigurationsmöglichkeiten per Web-Interface. Einfach im Browser http://ricoh aufrufen

Benutzer verwalten

als Admin an der Weboberfläche anmelden
im linken Menü Adressbuch auswählen
den zu ändernden User in der Liste suchen und einen neuen User über den entsprechenden Button anlegen

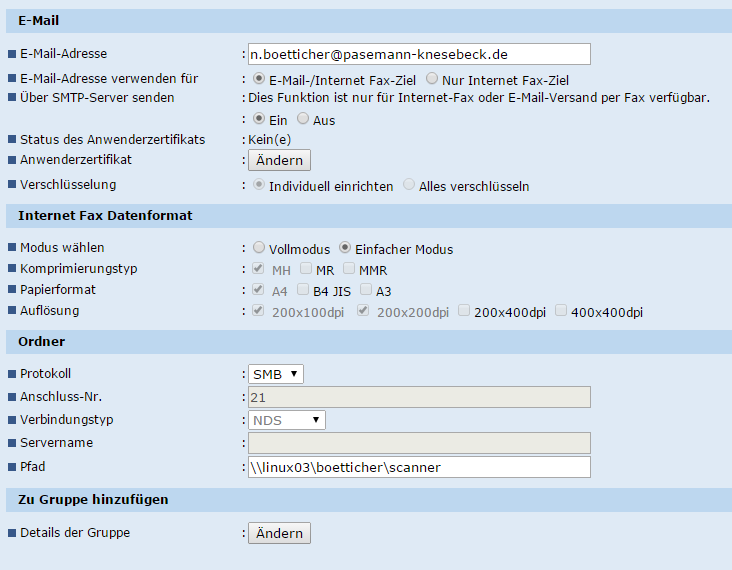

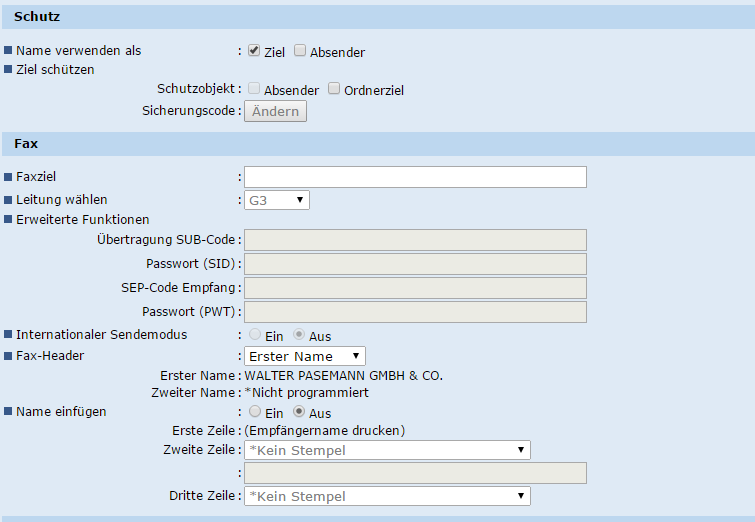

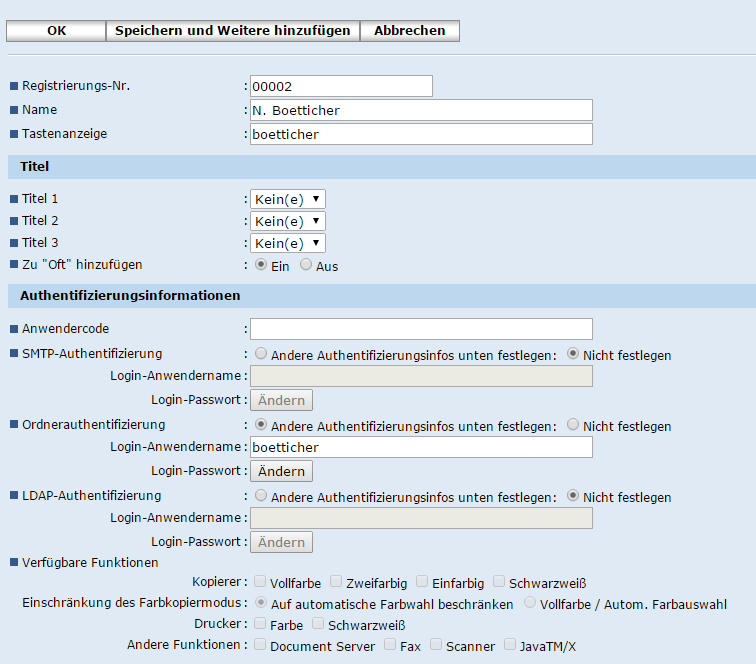

Die folgenden Screenshots zeigen beispielhaft die einzustellenden Daten. Als Passwort wird das von linux03 benötigt.
